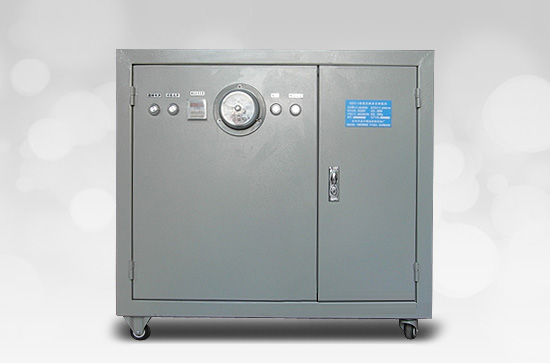

GZC-01型高灵敏真空测氢仪

其它铸造设备

氢是常溶于液态铝中的气体，因而铝铸件凝固时极易产生针孔，气孔等缺陷，它引起铸件力学性能变差，内部致密度降低。在浇注前需要快速定性或定量确定铝液中的氢的含量，以确保铸件的合格率。GZC-01型真空测氢仪是采用减压凝固气体析出并膨胀从而显著地降低了式样的密度的原理设计出的测氢仪。

【1.1、适用范围】
1) 适用于铝合金铸造生产中评估除气效果。
2) 适用于铝液熔化或者浇注前铝液现场检测。

【1.2、GZC-01型真空测氢仪的特点】
1) 测氢起始温度恒定（温度可自由设定）克服了传统测氢仪由于测试时铝液温度过高或者过低而出现的氢气析出上浮排入真空罩逃避了形成气孔的机会，或因部分铝液凝固把氢固化在基体中使真空不能把它扩胀成气孔，因而该测氢仪的重复再现性良好。
2) 由于减压迅速少量的氢对合金式样的密度影响非常明显，因而本测氢仪称为高灵敏真空测氢仪

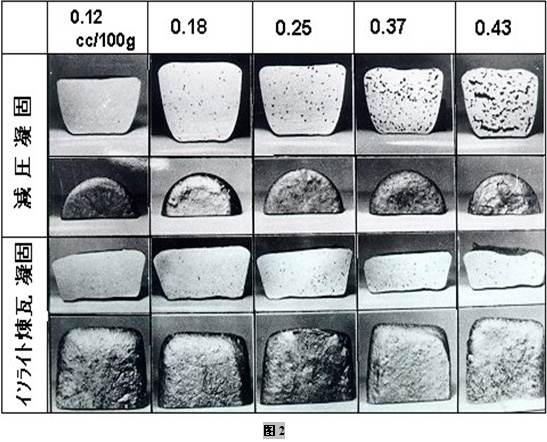

3）通过抛光后试样的纵断面与图2的比较可近似（定量）的确定铝合金的含气量。
4) 对试样二次称重后屏幕自动显示其密度值，无需人工计算。
5) 测氢仪在可移动的车体上，可移动到不同位置的炉前检测减少了液体铝试样的移动距离。
6) 分析速度快，可在3分钟内完成对铝液的定性测试。
7) 操作方便，使用安全。对新手略加培训，即可正确操作。

【1.3原理】
减压凝固法是在一定的真空度下让试样凝固，铝液凝固时由于外部压力突然减少其内部的氢就开始析出并膨胀放大体积成为空洞，结果凝固出的试样不仅密度不同其外观的形貌上也有区别，通过观察和称量可定性地确定铝液的含氢量多少。

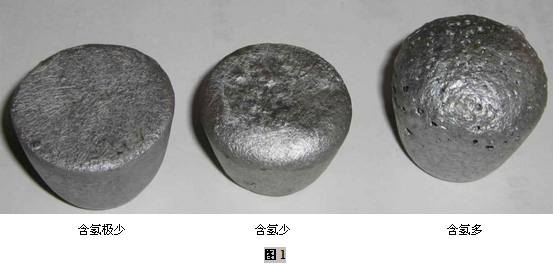

【1.4、察看上表面形状的凹凸】

【1.5、剖面状态观察比较法】
垂直切开试样，砂磨，抛光，其断面上就会出现大小不同形状各异的孔洞，其孔洞的大小及密度随着含气量的不同而不同，通过对比标准等级的试样图片，可接近定量的判断出合金中的含氢量值。

【1.6、称重测密度法】
4℃时，在空气中称出试样的质量W1，再称出试样在水中的质量W2，其试样的密度为：，由于4℃时水的密度为1，因而非4℃时水的密度不为1，因而可以增加一个修正值，可由于本测试是定性测试，故其修正也就没有意义了。

【1.7仪器的构成】
GZC-01型铝液测氢仪由二部分组成：定温真空试验凝固系统、称重测密度系统，其中包括电子天平，待测铝合金凝固试验，水杯及其他附件。各种支架均为不锈钢材料。

【1.8GZC-01 型真空试样凝固系统】
>>1.8.1、用途
制备在一定的真空度、一定的开始温度下凝固的含氢量测试样块。

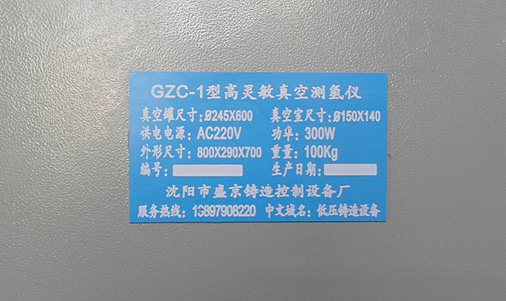

>>1.8.2、基本参数
1) 真空室尺寸：Φ135X150
2) 测量时间：3min
3) 达到设定极限真空度的时间：＜0.5s
4) 设定的测试时的真空度：0.09Mpa
5) 供电电源：220V/50Hz
6) 功耗：400W
7) 外形尺寸：800X360X1000
8) 重量：80Kg
>>1.8.3、组成
真空系统、机架、测温系统、电控系统四部分组成。
1) 真空系统：真空泵、电磁阀、真空罩、电接点真空压力表。
2) 机架：角钢组成的框架、不锈钢外皮罩、4个移动脚轮。
3) 测温系统：热电偶、测温表、报警器、热电偶支架。
4) 电控系统：控制面板，其上面固定着电接点压力表、时间继电器、启动停止按钮等。

【1.9、称重测密度系统】
>>1.9.1、用途
测量在真空中凝固的铝合金试样密度
>>1.9.2、基本参数
1) 交直流两用带水平器
2) 液晶背光显示，全量程去皮手动归零
3) 称量范围：100g
4) 分辨率：0.01g
5) 重复性：±0.01g
6) 线性度：±0.02g
7) 称重盘尺寸：Φ124
8) 水杯尺寸（mm）：Φ135X80
9) 外形尺寸：230X180X300
